?? 大家對立式五軸加工中心并不陌生吧，立式五軸加工中心是五軸加工中心中使用最為廣泛的加工中心。立式五軸加工中心是由基礎的常規立式加工中心（三軸）發展而來，通俗可以這樣理解在基礎常規立式加工中心（三軸）原有的結構上增加了兩個旋轉軸，就是立式五軸加工中心，它擁有三個直線坐標軸和兩個旋轉坐標軸。立式五軸加工中心根據兩個旋轉軸設置的位置不一同可分為三種類型，分別是兩個旋轉軸設置在工作臺上、兩個旋轉軸設置在主軸上和一個旋轉軸設置在主軸上另一個旋轉軸設置在工作臺上。下面就讓小編介紹一下立式五軸加工中心類型特點。

?? 兩個旋轉軸設置在工作臺上

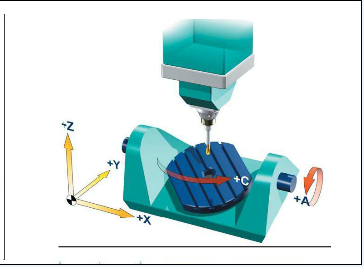

?? 此類立式五軸加工中心將兩個旋轉軸安裝在工作臺上，一個旋轉軸圍繞著X軸做旋轉運動，我們定義為A軸，A軸的工作范圍通常在+30度至-120度。另一個旋轉圍繞著Z軸做回轉運動，我們定義為C軸，C軸的工作范圍通常在360度回轉。立式五軸加工中心通過A軸和C軸組合，可以加工除了安裝面以外的其它面，A軸和C軸的最小分度值為0.001度，在工件的加工面上全無死角，安裝面除外，可以加工斜面、斜孔等。

?? 兩個旋轉軸設置在主軸上
?? 此類立式五軸加工中心是將兩個旋轉軸安裝在主軸上，主軸前端安裝一個回轉頭，圍繞著Z軸做回轉運動，我們定義為C軸，C軸的工作范圍回轉360度。在回轉頭上還安裝了圍繞著X軸做旋轉運動的旋轉軸，我們定位A軸，A軸的工作范圍一般在±90度以上，同樣能夠?qū)崿F(xiàn)上述功能。此類旋轉軸設置方式的優點是主軸加工時很靈活，工作臺可以設置無限大，可以加工非常大的工件，比如飛機的機身、巨大的渦輪發動機外殼等大型復雜曲面類工件。



一個旋轉軸設置在主軸上另一個旋轉軸設置在工作臺上

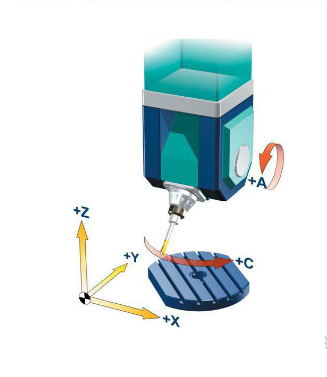

? 此類立式五軸加工中心分別將兩個旋轉軸安裝在主軸和工作臺上，主軸前端有一個回轉頭，圍繞著X軸做旋轉運動，我們定義為A軸，A軸的工作范圍在±90度以上。工作臺上安裝一個旋轉軸圍繞著Z軸做回轉運動，我們定義為C軸，C軸的工作范圍在360度回轉。此類旋轉軸設置方式的優點是工作臺和主軸配備做聯動加工非常靈活，可以加工復雜曲面類型的箱體工件。
